1898279

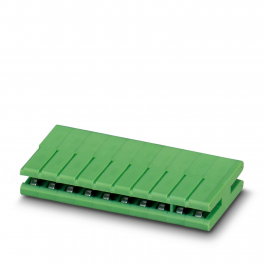

ZEC 1,5/ 3-LPV-5,0 C2 PCB jungtis

Pagaminta

Prekinis ženklas PHOENIX CONTACT

PCB jungtis, nominalus skerspjūvis: 1,5 mm², spalva: žalia, nominalioji srovė: 10 A, vardinė įtampa (III/2): 320 V, kontaktų paviršius: Sn, kontaktų jungties tipas: lizdas, potencialų skaičius: 3, eilių skaičius: 1, pozicijų skaičius: 3, jungčių skaičius: 3, gaminių serija: ZEC 1,5/..-LPV, žingsnis: 5 mm, montavimas: tiesioginio įkišimo būdu, laidininko ir PCB jungties kryptis: 0°, litavimo kontaktų skaičius vienam potencialui: 2, įkišimo sistema: ZEC, fiksavimas: be, montavimo būdas: be, pakavimo tipas: supakuota kartono dėžutėje

4017918166984

tik

yra

100+

99999

vnt.

(2026-10-19)

Tiekimas iš Phoenix Contact gamintojo sandėlio

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

3⁵⁴€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

2026-10-19

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

Spausdintinės plokštės jungtis

Vardinė srovė IN

10 A

Produktų šeima

ZEC 1,5/..-LPV

Vardinė įtampa UN

320 V

Kontakto varža R1

1.2 mΩ

Produktų linija

COMBICON jungtys S

Kontakto varža R2

1.5 mΩ

Tipas

PCB jungtis

Pozicijų skaičius

Žingsnis

5 mm

Prijungimų skaičius

Eilių skaičius

Potencialų skaičius

Montavimo tipas

Tiesioginis įjungimo metodas

Lydymo kaiščiai pagal potencialą

Nominalioji srovė I N

10 A

Vardinė įtampa U N

320 V

Kontaktinė varža

1.2 mΩ

Nominali įtampa (III/3)

250 V

Nominali impulsinė įtampa (III/3)

4 kV

Vardinė įtampa (III/2)

320 V

Nominali viršįtampio įtampa (III/2)

4 kV

Vardinė įtampa (II/2)

630 V

Nominali impulsinė įtampa (II/2)

4 kV

Pastaba

Atitinka WEEE/RoHS reikalavimus, be „whiskers

Kontaktų medžiaga

Vario lydinys

Paviršiaus charakteristikos

karštai cinkuotas

Metalo paviršiaus sąlyčio plotas (viršutinis sluoksnis)

Alavas (4 µm – 8 µm Sn)

Spalva (korpusas)

žalia (6021)

Izoliacinė medžiaga

Izoliacinės medžiagos grupė

CTI pagal IEC 60112

600

Degumo klasė pagal UL 94

Uždegimo vielos degumo indeksas GWFI pagal EN 60695-2-12

850

Kaitrinio vielos užsidegimo temperatūra GWIT pagal EN 60695-2-13

775

Temperatūra, esant rutulio slėgio bandymui pagal EN 60695-10-2

125 °C

Naudojimo pastabos

Pagal standartą IEC 61984 „COMBICON“ jungtys

Plotis [w]

16.37 mm

Aukštis [h]

7 mm

Ilgis [l]

22.9 mm

Montavimo aukštis

7 mm

Rezultatas

Bandymas išlaikytas

Ciklų skaičius

Įkišimo jėga vienoje pozicijoje, apytiksliai

6 N

Ištraukimo jėga vienoje padėtyje, apytiksliai

3 N

Specifikacija

IEC 60068-2-6:1995-03

IEC 60068-2-70:1995-12

IEC 60512-2:1985-00

IEC 60512-5:1992-08

IEC 60664-1:2007-04

ISO 6988:1985-02

Lyginamasis sekimo indeksas (IEC 60112)

CTI 600

Nominali izoliacijos įtampa (III/3)

250 V

Mažiausia saugaus atstumo vertė – nevienalytis laukas (III/3)

3 mm

Mažiausias izoliacijos atstumas (III/3)

3.2 mm

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27460201

ECLASS-15.0

27460201

ETIM 10.0

EC002637

UNSPSC 21.0

39121400

GTIN

4017918166984
