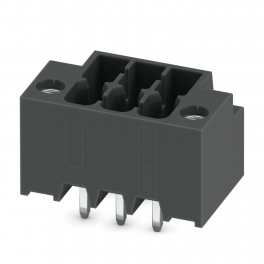

DMCV 1,5/ 3-G1F-3,5-LR P26THR PCB header

1874166

DMCV 1,5/ 3-G1F-3,5-LR P26THR PCB header

Pagaminta

Prekinis ženklas PHOENIX CONTACT

PCB headers, nominal cross section: 1.5 mm², color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Sn, contact connection type: Pin, number of potentials: 6, number of rows: 2, number of positions: 3, number of connections: 6, product range: DMCV 1,5/..-G1F-THR, pitch: 3.5 mm, mounting: THR soldering / wave soldering, pin layout: Linear pinning, solder pin [P]: 2.6 mm, number of solder pins per potential: 1, plug-in system: COMBICON DFMC 1,5, Pin connector pattern alignment: Standard, locking: Lock-and-release locking system, mounting method: Lock & Release, type of packaging: packed in cardboard, non-greased contacts

4055626259444

Nerasta tiekėjų

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

2⁰⁷€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

PCB jungtys

Vardinė srovė IN

8 A

Produktų šeima

DMCV 1,5/..-G1F-THR

Vardinė įtampa UN

160 V

Klasifikacinė temperatūra Tc

260 °C

Produktų linija

COMBICON jungtys S

Kontaktų laikiklis įdėkle Reikalavimai >20 N

Testas išlaikytas

Pozicijų skaičius

Kontakto varža R1

2.1 mΩ

Žingsnis

3.5 mm

Kontakto varža R2

2.4 mΩ

Prijungimų skaičius

Eilių skaičius

Potencialų skaičius

Montavimo tipas

Fiksavimas ir atleidimas su srieginiu flanšu

THR litavimas / banginis litavimas

Kontaktų išdėstymas

Linijinis tvirtinimas

Lydymo kaiščiai pagal potencialą

Nominalioji srovė I N

8 A

Vardinė įtampa U N

160 V

Kontaktinė varža

2.1 mΩ

Nominali įtampa (III/3)

160 V

Nominali impulsinė įtampa (III/3)

2.5 kV

Vardinė įtampa (III/2)

160 V

Nominali viršįtampio įtampa (III/2)

2.5 kV

Vardinė įtampa (II/2)

250 V

Nominali impulsinė įtampa (II/2)

2.5 kV

Prisukimo sukimo momentas

0.2 Nm

Procesas

Lydymas pakartotiniu kaitinimu / banginiu lyd

Jautrumo drėgmei lygis

MSL 1

Klasifikacinė temperatūra T c

260 °C

Lydymo ciklai perlydymo procese

Pastaba

Atitinka WEEE/RoHS reikalavimus, be „whiskers

Kontaktų medžiaga

Vario lydinys

Paviršiaus charakteristikos

alavuoti

Metalo paviršiaus sąlyčio plotas (viršutinis sluoksnis)

Alavas (3 µm – 5 µm Sn)

Metalo paviršiaus sąlyčio plotas (vidurinis sluoksnis)

Nikelis (1,3 µm – 3 µm Ni)

Metalo paviršiaus litavimo plotas (viršutinis sluoksnis)

Alavas (3 µm – 5 µm Sn)

Metalo paviršiaus litavimo plotas (vidurinis sluoksnis)

Nikelis (1,3 µm – 3 µm Ni)

Spalva (korpusas)

juoda (9005)

Izoliacinė medžiaga

LCP

Izoliacinės medžiagos grupė

IIIa

CTI pagal IEC 60112

175

Degumo klasė pagal UL 94

Plotis [w]

17.5 mm

Aukštis [h]

12.6 mm

Ilgis [l]

10.6 mm

Montavimo aukštis

10 mm

Lydmetalo kaiščio ilgis [P]

2.6 mm

Kontaktų matmenys

0.8 x 0.8 mm

Kontaktų tarpas

5.50 mm

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27460201

ECLASS-15.0

27460201

ETIM 10.0

EC002637

UNSPSC 21.0

39121400

GTIN

4055626259444

1790647 CP-DMC 1,5 NAT Coding profile

0⁰⁵€ 0 €

tik

yra

100+

teirautis

vnt.

Nerasta jokių susijusių elementų
