PST 1,3/ 5-5,0 R56 Jungtis, kištukas
N
0%
1720327

PST 1,3/ 5-5,0 R56 Jungtis, kištukas

Pagaminta
Prekinis ženklas PHOENIX CONTACT
Jungtis, kištukas, nominalusis skerspjūvis: 1,5 mm², spalva: juoda, nominalioji srovė: 12 A (priklauso nuo naudojamo kištuko), vardinė įtampa (III/2): 320 V, kontaktinis paviršius: Sn, kontaktų jungimo tipas: kaištis, potencialų skaičius: 5, eilių skaičius: 1, pozicijų skaičius: 5, jungčių skaičius: 5, produktų serija: PST 1,3/..-V, žingsnis: 5 mm, montavimas: THR litavimas / banginis litavimas, kontaktų išdėstymas: linijinis išdėstymas, litavimo kaištis [P]: 3,5 mm, jungimo sistema: COMBICON PST 1,3, fiksavimas: be, montavimo būdas: be, pakavimo tipas: 56 mm pločio juosta, Didžiausia srovė priklauso nuo naudojamo kištuko. Kištukui ir kaištinei juostai taikoma mažesnė iš dviejų srovės verčių. Jungtis, kištukas pagaminta iš aukštai temperatūrai atsparaus plastiko, todėl tinka litavimo pakaitinimu (reflow) procesui.
EAN: 4046356115933
Nerasta jokių atsisiuntimų
tik
yra
5000+
14000
vnt.
(2026-12-03)
Phoenix Contact (Vokietijos) sandėlyje.
Produkto rekomenduojama pardavimo kaina (RRP) yra
000€
094€ 0 € vnt.
Kainos be mokesčių
Visos kainos su mokesčiais
teirautis
tik
yra
5000+
teirautis
0
2026-12-03
vnt.
Savybės
Aprašymas
Matmenys
Failai
Kodai
Gaminio tipas
Kontaktų juostelė
Vardinė srovė IN
12 A (priklauso nuo naudojamos kištuko rūšies)
Produktų šeima
PST 1,3/..-V
Vardinė įtampa UN
320 V
Klasifikacinė temperatūra Tc
260 °C
Produktų linija
COMBICON jungtys M
Kontaktų laikiklis įdėkle Reikalavimai >20 N
Testas išlaikytas
Tipas
Kontaktų juostelė
Kontakto varža R1
1.6 mΩ
Pozicijų skaičius
5
Kontakto varža R2
1.7 mΩ
Žingsnis
5 mm
Prijungimų skaičius
5
Eilių skaičius
1
Potencialų skaičius
5
Montavimo tipas
be
THR litavimas / banginis litavimas
Kontaktų išdėstymas
Linijinis tvirtinimas
Nominalioji srovė I N
12 A (priklauso nuo naudojamos kištuko rūšies)
Vardinė įtampa U N
320 V
Kontaktinė varža
1.6 mΩ
Nominali įtampa (III/3)
250 V
Nominali impulsinė įtampa (III/3)
4 kV
Vardinė įtampa (III/2)
320 V
Nominali viršįtampio įtampa (III/2)
4 kV
Vardinė įtampa (II/2)
400 V
Nominali impulsinė įtampa (II/2)
4 kV
Procesas
Lydymas pakartotiniu kaitinimu / banginiu lydymu
Jautrumo drėgmei lygis
MSL 1
Klasifikacinė temperatūra T c
260 °C
Lydymo ciklai perlydymo procese
3
Pastaba
Atitinka WEEE/RoHS reikalavimus, be „whiskers“ pagal IEC 60068-2-82/JEDEC JESD 201
Kontaktų medžiaga
Vario lydinys
Paviršiaus charakteristikos
alavuoti
Metalo paviršiaus sąlyčio plotas (viršutinis sluoksnis)
Alavas (3 µm – 5 µm Sn)
Metalo paviršiaus sąlyčio plotas (vidurinis sluoksnis)
Nikelis (1 µm – 3 µm Ni)
Metalo paviršiaus litavimo plotas (viršutinis sluoksnis)
Alavas (3 µm – 5 µm Sn)
Metalo paviršiaus litavimo plotas (vidurinis sluoksnis)
Nikelis (1 µm – 3 µm Ni)
Spalva (korpusas)
juoda (9005)
Izoliacinė medžiaga
PA
Izoliacinės medžiagos grupė
IIIa
CTI pagal IEC 60112
250
Degumo klasė pagal UL 94
V0
Uždegimo vielos degumo indeksas GWFI pagal EN 60695-2-12
850
Kaitrinio vielos užsidegimo temperatūra GWIT pagal EN 60695-2-13
775
Temperatūra, esant rutulio slėgio bandymui pagal EN 60695-10-2
125 °C
Pastaba dėl naudojimo
„Pick and place“ plokštelės gali išsikišti už komponentų ribų. Spausdintinės plokštės išdėstymas turi užtikrinti, kad surenkant komponentus būtų išvengta susidūrimų.
Plotis [w]
24.6 mm
Aukštis [h]
13 mm
Ilgis [l]
2.8 mm
Montavimo aukštis
9.5 mm
Ilgis
0
m
Plotis
0
m
Aukštis
0
m
Svoris Netto
0
kg
Svoris
0
kg
Pakuotė
0
kg
Tūris
0
m³
Nerasta failų
ECLASS-13.0
27460201
ECLASS-15.0
27460201
ETIM 10.0
EC002637
UNSPSC 21.0
39121400
GTIN
4046356115933
Prekės priedai
0%

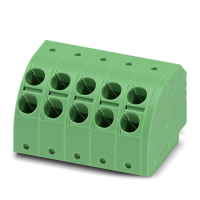

PTDA 2,5/ 5-PH-5,0 PCB jungtis
