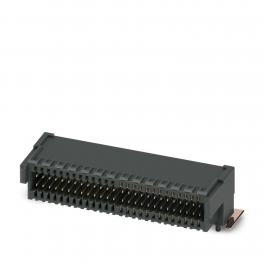

FP 0,8/52-MH-SL SMD kištukiniai jungikliai

1575930

FP 0,8/52-MH-SL SMD kištukiniai jungikliai

Pagaminta

Prekinis ženklas PHOENIX CONTACT

SMD kištukas, vardinė srovė: 1,7 A, bandymo įtampa: 500 V kintamosios srovės, pozicijų skaičius: 52, žingsnis: 0,8 mm, spalva: juoda, kontaktinis paviršius: Au, kontaktų jungties tipas: kaištinis, montavimas: SMD litavimas

4067923065802

Nerasta tiekėjų

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

5³⁹€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

SMD kištukas

Vardinė srovė IN

1,7 A pagal IEC 60512-5-2:2002-02 (esant 20 °

Klasifikacinė temperatūra Tc

260 °C

Produktų šeima

FP 0,8/...-MH-SL

Kontakto varža R1

25 mΩ

Pozicijų skaičius

Kontakto varža R2

25 mΩ

Žingsnis

0.8 mm

Eilių skaičius

Kontaktų išdėstymas

Linijinė plokštelės geometrija

Nominalioji srovė I N

1,7 A IEC 60512-5-2:2002-02 (esant 20 °C, 80

Kontaktinė varža

25 mΩ

Bandymo įtampa

500 V AC pagal IEC 60512-4-1:2003-05

Duomenų perdavimo sparta

16 Gbps

Montavimo tipas

SMD litavimas

Procesas

Lydymas pakartotiniu kaitinimu

Jautrumo drėgmei lygis

MSL 1

Klasifikacinė temperatūra T c

260 °C

Lydymo ciklai perlydymo procese

Pastaba

Atitinka WEEE/RoHS reikalavimus, be „whiskers

Kontaktų medžiaga

Vario lydinys

Paviršiaus charakteristikos

Pasirenkamas dengimas

Metalo paviršiaus sąlyčio plotas (viršutinis sluoksnis)

Auksas (ne mažiau kaip 0,5 µm Au)

Metalo paviršiaus sąlyčio plotas (vidurinis sluoksnis)

Nikelis (1,27 µm – 4 µm Ni)

Metalo paviršiaus litavimo plotas (viršutinis sluoksnis)

Alavas (2 µm – 6 µm Sn)

Metalo paviršiaus litavimo plotas (vidurinis sluoksnis)

Nikelis (1,27 µm – 4 µm Ni)

Spalva (korpusas)

juoda (9005)

Izoliacinė medžiaga

LCP

Izoliacinės medžiagos grupė

IIIb

CTI pagal IEC 60112

150

Degumo klasė pagal UL 94

Naudojimo pastabos

Leidžiama įtampa eksploatacijos metu priklaus

Lydymo procesų detalės

Šie elementai tinka montuoti iš abiejų pusių

Plotis [w]

25.2 mm

Aukštis [h]

7.05 mm

Ilgis [l]

8.85 mm

Montavimo aukštis

6.45 mm

Kontaktų dangtelis

0.8 mm

Centrinis poslinkis

± 0,7 mm išilgine ir skersine kryptimi

Valymo ilgis

1.5 mm

Kampinis nuokrypis

± 5 ° išilgine ir skersine kryptimi (prijungi

Ašinė nuokrypa X kryptimi (išilgine)

± 0,3 mm (tolerancijos kompensavimas, kai pri

Ašinė nuokrypa Y kryptimi (skersinė)

± 0,3 mm (tolerancijos kompensavimas, kai pri

Plokštelės geometrija

0.5 x 1 mm

Specifikacija

DIN EN 50155 (VDE 0115-200):2022-06

IEC 60068-2-27:2008-02

IEC 60068-2-6:2007-12

IEC 60512-3-1:2002-02

IEC 60512-5-2:2002-02

IEC 60512-9-1:2010-03 (pagal)

IEC 61373:2010-05

Išbandytų padėčių skaičius

Izoliacijos varža, gretimos pozicijos

≥ 5 GΩ

Mažiausia tarpo ir šliaužimo atstumo vertė

0.25 mm

Kontakto varža R 1

25 mΩ

Kontaktinė varža R 2

25 mΩ

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27460201

ECLASS-15.0

27460201

ETIM 10.0

EC002637

GTIN

4067923065802
