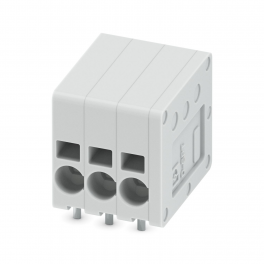

SPT 1,5/ 3-H-3,5 GY7035 PCB gnybtų blokas

1433227

SPT 1,5/ 3-H-3,5 GY7035 PCB gnybtų blokas

Pagaminta

Prekinis ženklas PHOENIX CONTACT

PCB gnybtas, vardinė srovė: 17,5 A, vardinė įtampa (III/2): 200 V, vardinis skerspjūvis: 1,5 mm², eilių skaičius: 1, pozicijų skaičius eilėje: 3, produktų serija: SPT 1,5/..-H, žingsnis: 3,5 mm, jungimo būdas: įstumiamoji spyruoklinė jungtis, montavimas: banginis litavimas, laidininko ir PCB jungimo kryptis: 0°, spalva: šviesiai pilka, kontaktų išdėstymas: linijinis, litavimo kontaktas [P]: 2,5 mm, litavimo kontaktų skaičius vienam potencialui: 2, pakavimo tipas: supakuota kartono dėžutėje

4063151805944

tik

yra

100+

99999

vnt.

(2026-10-05)

Tiekimas iš Phoenix Contact gamintojo sandėlio

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

0⁸⁹€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

2026-10-05

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

PCB jungčių blokas

Spausdintos plokštės gnybtas

Vardinė srovė IN

17.5 A

Produktų šeima

SPT 1,5/..-H

Vardinė įtampa UN

200 V

Produktų linija

COMBICON gnybtai S

Pozicijų skaičius

Žingsnis

3.5 mm

Eilių skaičius

Kontaktų išdėstymas

Linijinis tvirtinimas

Lydymo kaiščiai pagal potencialą

Nominalioji srovė I N

17.5 A

Vardinė įtampa U N

200 V

Nominali įtampa (III/3)

160 V

Nominali impulsinė įtampa (III/3)

2.5 kV

4 kV

6 kV

Vardinė įtampa (III/2)

200 V

Nominali viršįtampio įtampa (III/2)

2.5 kV

4 kV

6 kV

Vardinė įtampa (II/2)

400 V

Nominali impulsinė įtampa (II/2)

2.5 kV

4 kV

6 kV

Nominalus skerspjūvis

1.5 mm²

Prijungimo būdas

„Push-in“ spyruoklinė jungtis

Laido skerspjūvio plotas (fiksuotas)

0.2 mm² ... 1.5 mm²

Lankstaus laidininko skerspjūvis

0.2 mm² ... 1.5 mm²

Laido skerspjūvis AWG

24 ... 16

Laido skerspjūvis, lankstus, su antgaliu, be plastikinės movos

0.25 mm² ... 1.5 mm²

Laido skerspjūvis, lankstus, su antgaliu, su plastiko mova

0.25 mm² ... 0.75 mm²

Izoliacijos nuėmimo ilgis

10 mm

Rekomenduojamas gnybtų supresavimo įrankis

1212034 CRIMPFOX 6

antgaliai be izoliacinio žiedo, pagal DIN 46228-1

Skerspjūvis: 0,25 mm²; Ilgis: 7 mm

Skerspjūvis: 0,34 mm²; Ilgis: 7 mm

Skerspjūvis: 0,5 mm²; Ilgis: 8 mm

Skerspjūvis: 0,75 mm²; Ilgis: 8 mm

Skerspjūvis: 1 mm²; Ilgis: 8 mm

Skerspjūvis: 1,5 mm²; Ilgis: 8 mm

antgaliai su izoliaciniu žiedu, pagal DIN 46228-4

Skerspjūvis: 0,25 mm²; Ilgis: 8 mm

Skerspjūvis: 0,34 mm²; Ilgis: 8 mm

Skerspjūvis: 0,5 mm²; ilgis: 8 mm ... 10 mm

Skerspjūvis: 0,75 mm²; ilgis: 8 mm ... 10 mm

Montavimo tipas

Litavimas banginiu būdu

Pastaba

Atitinka WEEE/RoHS reikalavimus, be „whiskers

Kontaktų medžiaga

Vario lydinys

Paviršiaus charakteristikos

alavuoti

Metalinio paviršiaus jungties taškas (viršutinis sluoksnis)

Alavas (4 µm – 8 µm Sn)

Metalo paviršiaus litavimo plotas (viršutinis sluoksnis)

Alavas (4 µm – 8 µm Sn)

Spalva (korpusas)

šviesiai pilka (7035)

Izoliacinė medžiaga

Izoliacinės medžiagos grupė

CTI pagal IEC 60112

600

Degumo klasė pagal UL 94

Uždegimo vielos degumo indeksas GWFI pagal EN 60695-2-12

850

Kaitrinio vielos užsidegimo temperatūra GWIT pagal EN 60695-2-13

775

Temperatūra, esant rutulio slėgio bandymui pagal EN 60695-10-2

125 °C

Plotis [w]

11.9 mm

Aukštis [h]

16 mm

Ilgis [l]

14.4 mm

Montavimo aukštis

13.5 mm

Lydmetalo kaiščio ilgis [P]

2.5 mm

Kontaktų matmenys

0.8 x 0.8 mm

Skylės skersmuo

1.2 mm

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27460101

ECLASS-15.0

27460101

ETIM 10.0

EC002643

UNSPSC 21.0

39121400

GTIN

4063151805944
