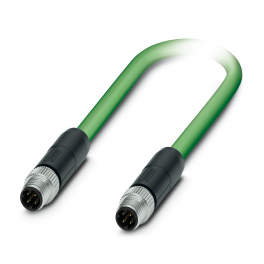

NBC-M8MSD/ 1,0-93C/M8MSD Tinklo kabelis

Pagaminta

Prekinis ženklas PHOENIX CONTACT

Tinklo kabelis, PROFINET CAT5 (100 Mbps), EtherCAT® CAT5 (100 Mbps), 4 pozicijų, be halogenų PUR, žalias RAL 6018, ekranuotas (Advanced Shielding Technology), tiesi M8 jungtis, kodavimas: D / IP67, tiesi M8 jungtis, kodavimas: D / IP67, kabelio ilgis: 1 m

4055626569208

Nerasta tiekėjų

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

41³⁰€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Bendrieji duomenys

Šis produktas atitinka „PROFINET“ kabeliavimo

Gaminio tipas

Iš anksto sumontuotas duomenų kabelis

Vardinė įtampa UN

48 V AC

60 V DC

Pritaikymas

Standartinis

Vardinė srovė IN

4 A

Pozicijų skaičius

Kabelio išvadų skaičius

Ekranuota

taip

Kodavimas

Signalo tipas/kategorija

EtherCAT® CAT5 (IEC 11801), 100 Mbps

PROFINET CAT5 (IEC 11801), 100 Mbps

Būsenos rodymas

Vardinė įtampa U N

48 V AC

60 V DC

Nominalioji srovė I N

4 A

Perdavimo terpė

Varis

Perdavimo greitis

100 Mbps

Tipas

Tiesus jungtis M8 / IP67

Kodavimo tipas

D (duomenys)

Rankenos spalva

juoda

Medžiaga

CuSn (kontaktas)

Ni/Au (kontakto paviršius)

PA 6.6 (kontaktų laikiklis)

TPU, sunkiai užsiliepsnojantis, savaime gesin

Žalvaris, nikeliuotas (sraigtinis sujungimas)

Įdėjimo/ištraukimo ciklai

≥ 100

Izoliacijos varža

≥ 100 MΩ

≥ 500 MΩ*km

Prisukimo sukimo momentas

0.2 Nm

Apsaugos laipsnis

IP65

IP67

Aplinkos temperatūra (darbinė)

-25 °C ... 90 °C

-40 °C ... 70 °C (kabelis, lankstus montavima

-40 °C ... 70 °C (kabelis, stacionari instali

Kabelio ilgis

1 m

UL AWM tipas

20233 (80°C/300 V)

Kabelio tipas

PROFINET vilkimo grandinė CAT5 [93C]

Laido struktūra

1x4xAWG22/7, SF/TQ

AWG signalinė linija

Laido skerspjūvis

4x 0.34 mm²

Laido skersmuo su izoliacija

1.5 mm ±0.05 mm

Išorinio kabelio skersmuo

6.50 mm ±0.2 mm

Išorinė apvalkalo medžiaga

PUR

Išorinė apvalkalo spalva

žalia RAL 6018

Laido medžiaga

Alavuoti Cu litz laidai

Laido izoliacijos medžiaga

Viengyslis laidas, spalva

balta, geltona, mėlyna

Bendras susukimas

„Star Quad“

Optinis ekranas

85 %

Kilpos varža

≤ 120.00 Ω/km

Bangos impedansas

100 Ω ±15 Ω (esant 1 ... 100 MHz)

Vardinė įtampa, kabelis

≤ 300 V

Bandymo įtampa Šerdis/Šerdis

2000 V (50 Hz, 1 min.)

Bandymo įtampa Šerdis/ekranas

2000.00 V (50 Hz, 1 min.)

Mažiausias lenkimo spindulys, stacionari instaliacija

5 × D

Mažiausias lenkimo spindulys, lankstus montavimas

7.5 x D

Dinaminė apkrova (lenkimas)

Dinaminė apkrova (sukimo momentas)

Sukimo momentas: ±30 °/m

Be halogenų

pagal IEC 60754-1

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27060307

ECLASS-15.0

27060307

UNSPSC 21.0

26121600

GTIN

4055626569208
