1053749

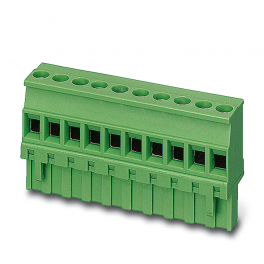

MVSTBR 2,5/10-ST-5,08 BDSO3 PCB jungtis

Pagaminta

Prekinis ženklas PHOENIX CONTACT

PCB jungtis, nominalus skerspjūvis: 2,5 mm², spalva: žalia, nominalioji srovė: 12 A, vardinė įtampa (III/2): 320 V, kontaktų paviršius: Sn, kontaktų jungties tipas: lizdas, eilių skaičius: 1, pozicijų skaičius: 10, gaminių serija: MVSTBR 2,5/..-ST, žingsnis: 5,08 mm, jungimo būdas: varžtinis su įtempimo įvorė, varžto galvutės forma: L su grioveliu, laidininko ir PCB jungimo kryptis: 90°, fiksavimo spaustukas: – fiksavimo spaustukas, jungimo sistema: COMBICON MSTB 2,5, fiksavimas: be, montavimo būdas: be, pakavimo tipas: supakuota kartoninėje

4055626686257

tik

yra

100+

99999

vnt.

(2026-11-13)

Tiekimas iš Phoenix Contact gamintojo sandėlio

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

6⁷⁵€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

2026-11-13

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

Spausdintinės plokštės jungtis

Vardinė srovė IN

12 A

Produktų šeima

MVSTBR 2,5/..-ST

Vardinė įtampa UN

320 V

Kontakto varža R1

2.5 mΩ

Produktų linija

COMBICON jungtys M

Kontakto varža R2

2.5 mΩ

Pozicijų skaičius

Žingsnis

5.08 mm

Eilių skaičius

Nominalioji srovė I N

12 A

Vardinė įtampa U N

320 V

Kontaktinė varža

2.5 mΩ

Nominali įtampa (III/3)

250 V

Nominali impulsinė įtampa (III/3)

4 kV

Vardinė įtampa (III/2)

320 V

Nominali viršįtampio įtampa (III/2)

4 kV

Vardinė įtampa (II/2)

630 V

Nominali impulsinė įtampa (II/2)

4 kV

Jungčių sistema

COMBICON MSTB 2,5

Nominalus skerspjūvis

2.5 mm²

Kontaktų jungimo tipas

Kištukas

Fiksavimo tipas

Montavimo tipas

Prijungimo būdas

Sraigtinis sujungimas su įtempimo įvorė

Laido ir spausdintinės plokštės sujungimo kryptis

90 °

Laido skerspjūvio plotas (fiksuotas)

0.2 mm² ... 2.5 mm²

Lankstaus laidininko skerspjūvis

0.2 mm² ... 2.5 mm²

Laido skerspjūvis AWG

24 ... 12

Laido skerspjūvis, lankstus, su antgaliu, be plastikinės movos

0.25 mm² ... 2.5 mm²

Laido skerspjūvis, lankstus, su antgaliu, su plastiko mova

0.25 mm² ... 2.5 mm²

2 laidai su vienodu skerspjūviu, standūs

0.2 mm² ... 1 mm²

2 laidai su vienodu skerspjūviu, lankstūs

0.2 mm² ... 1.5 mm²

2 laidai su vienodu skerspjūviu, lankstūs, su antgaliu be plastikinės movos

0.25 mm² ... 1 mm²

2 laidai su vienodu skerspjūviu, lankstūs, su TWIN antgaliais su plastikinėmis movomis

0.5 mm² ... 1.5 mm²

Cilindrinis matmuo a x b / skersmuo

2.8 mm x 2.0 mm / 2.4 mm

Izoliacijos nuėmimo ilgis

7 mm

Varžto galvutės forma

Su grioveliais (L)

Prisukimo sukimo momentas

0.5 Nm ... 0.6 Nm

Rekomenduojamas gnybtų supresavimo įrankis

1212034 CRIMPFOX 6

Pastaba

Atitinka WEEE/RoHS reikalavimus, be „whiskers

Kontaktų medžiaga

Vario lydinys

Paviršiaus charakteristikos

karštai cinkuotas

Metalinio paviršiaus jungties taškas (viršutinis sluoksnis)

Alavas (4 µm – 8 µm Sn)

Metalo paviršiaus sąlyčio plotas (viršutinis sluoksnis)

Alavas (4 µm – 8 µm Sn)

Spalva (korpusas)

žalia (6021)

Izoliacinė medžiaga

Izoliacinės medžiagos grupė

CTI pagal IEC 60112

600

Degumo klasė pagal UL 94

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

125.48 Kb

000225335_09_CSACertCA_2585950.pdf

2875.07 Kb

000247669_09_ULCompCAUS_E60425-19931011.pdf

299.69 Kb

001223106_08_VDEPZIMAD_40050694.pdf

ECLASS-13.0

27460202

ECLASS-15.0

27460202

ETIM 10.0

EC002638

UNSPSC 21.0

39121400

GTIN

4055626686257
