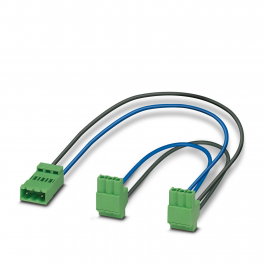

ICC/FKCOR/FKCOR/3P13L33-20SMGW Assembled PCB connectors

1022773

ICC/FKCOR/FKCOR/3P13L33-20SMGW Assembled PCB connectors

Pagaminta

Prekinis ženklas PHOENIX CONTACT

Assembled PCB connector / Connecting cable with 3 printed circuit board connectors, rated current: 9 A, Head 1: 3-position , pitch: 5.08 mm , Crimp connection , Pin, Cable 1: cable length: 0.33 m, Color: black, blue, Cable type:mPPE litz wire, Head 2: 3-position, pitch: 5.08 mm , Push-in spring connection , Socket, Color: black, blue, Cable type:mPPE litz wire, product feature: PCB connectors for Smart Meter Gateways (SMGW), Header 3: 3-position, pitch: 5.08 mm , Push-in spring connection , Socket, product range: CC-Cabeling SMGW

4055626516738

Nerasta tiekėjų

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

18³⁰€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Gaminio tipas

Assembled PCB connector

Pakuotės tipas

packed in cardboard

Vardinė srovė IN

9 A

Produktų šeima

CC-Cabeling SMGW

Produktų linija

COMBICON Connectors Special

Pozicijų skaičius

Žingsnis

0.00 mm

5.08 mm

Prijungimų skaičius

Potencialų skaičius

Nominalioji srovė I N

9 A

Naudojimo pastabos

PCB connectors without switching power in accordance with IEC 61984 for Smart Meter Gateways (SMGW). When used for their intended purpose, they must not be plugged in or disconnected live or under load.

Rezultatas

Test passed

Laido skerspjūvis / laido tipas / traukos jėgos nustatytasis dydis / faktinė vertė

AWG 18 / ≥ 85 N

Įkišimo jėga vienoje pozicijoje, apytiksliai

10 N

Ištraukimo jėga vienoje padėtyje, apytiksliai

10 N

Aplinkos temperatūra (sandėliavimas/transportavimas)

-30 °C ... 70 °C

Santykinis drėgnumas (sandėliavimas/transportavimas)

30 % ... 70 %

Aplinkos temperatūra (montavimo metu)

-5 °C ... 100 °C

Aplinkos temperatūra (montavimo metu)

-40 °C ... 100 °C (dependent on the derating curve)

Aplinkos temperatūra (mobilusis įrenginys)

-5 °C ... 100 °C (dependent on the derating curve)

Prekių asortimentas

FKCOR 2,5/..-ST

ICC 2,5/..-STZ

Prijungimo būdas

Crimp connection

Push-in spring connection

Nominalus skerspjūvis

2.5 mm²

Kontaktų jungimo tipas

Socket

Montavimo tipas

without

Spalva

green

Izoliacinė medžiaga

CTI pagal IEC 60112

600

Kabelio ilgis

0.33 m

UL AWM tipas

11028

Ekranuota

Signalinės linijos laidininko struktūra

19x 0.25 mm

AWG signalinė linija

Laido skerspjūvis

2x 0.82 mm²

Laido skersmuo su izoliacija

1.85 mm

Laido medžiaga

Tin-plated Cu litz wires

Laido izoliacijos medžiaga

mPPE

Viengyslis laidas, spalva

black, blue

Storis, izoliacija

0.29 mm

Maks. laidininko varža

≤ 19 Ω/m

Izoliacijos varža

≥ 20 MΩ*km

Vardinė įtampa, kabelis

600 V

Bandymo įtampa

6000 V

Aplinkos temperatūra (darbinė)

-40 °C ... 105 °C (cable, fixed installation)

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27469090

ECLASS-15.0

27469090

ETIM 10.0

EC002943

UNSPSC 21.0

39121400

GTIN

4055626516738
