ME 67,5 UTG/FE KMGY Mounting base housing

1005094

ME 67,5 UTG/FE KMGY Mounting base housing

Pagaminta

Prekinis ženklas PHOENIX CONTACT

DIN rail housing, Lower housing part with metal foot catch, with 3 FE contacts, tall design, without vents, width: 67.8 mm, height: 99 mm, depth: 107.3 mm, color: light gray (similar RAL 7035), cross connection: without bus connector, number of positions cross connector: not relevant

4055626474960

tik

yra

100+

99999

vnt.

(2026-09-16)

Tiekimas iš Phoenix Contact gamintojo sandėlio

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

19⁹⁰€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

2026-09-16

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Montavimo pastaba

Please observe the application note in the download area.

Gaminio tipas

Lower housing part

Korpuso tipas

DIN rail housing

Korpuso serija

Produktų šeima

ME 67,5..

Maksimalus pozicijų skaičius

Yra ventiliacijos angos

Plotis

67.8 mm

Aukštis

99 mm

Gylis

107.3 mm

Gylis nuo DIN bėgelio viršutinio krašto

100.7 mm

Gylis nuo DIN bėgelio viršutinio krašto iki atramos taško viršutinėje dalyje

68.5 mm

PCB storis

1.4 mm ... 1.8 mm

Spalva (apatinė korpuso dalis)

light gray (RAL 7035)

Medžiaga

Degumo klasė pagal UL 94

CTI pagal IEC 60112

600

Specifikacija

IEC 60068-2-27:2008-02

IEC 60068-2-6:2007-12

IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08

IEC 60695-10-2:2014-02

IEC 60695-2-11:2014-02

IEC 60998-1:2002-12

Dažnis

10 - 150 - 10 Hz

Judėjimo greitis

1 octave/min

Amplitudė

0.15 mm (10 Hz ... 58.1 Hz)

Pagreitis

15g

2g (58.1 Hz ... 150 Hz)

Bandymo trukmė vienai ašiai

2.5 h

Bandymo nurodymai

X-, Y- and Z-axis

X-, Y- and Z-axis (pos. and neg.)

Temperatūra

125 °C

850 °C

Veikimo trukmė

30 s

Bandymo trukmė

1 h

Jėga

20 N

Kritimo aukštis

50 cm

Impulso forma

Half-sine

Smūgio trukmė

11 ms

Smūgių skaičius kiekviena kryptimi

Maks. pasiekiamas IP kodas

IP20

Aplinkos temperatūra (darbinė)

-40 °C ... 105 °C (depending on power dissipation)

Aplinkos temperatūra (sandėliavimas/transportavimas)

-40 °C ... 55 °C

Aplinkos temperatūra (montavimo metu)

-5 °C ... 100 °C

Santykinis drėgnumas (sandėliavimas/transportavimas)

80 %

Spausdintinių plokščių laikiklių skaičius

Spausdintinės plokštės montavimo tipas

Insertion (optional latching by PCB stop)

Spausdintinės plokštės storis

1.4 mm ... 1.8 mm

Montavimo tipas

DIN rail mounting

Pakuotės tipas

packed in cardboard

Išorinės pakuotės tipas

Carton

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

1205.47 Kb

pxc_1005094_02_01_ME-67-5-UTG-FE-KMGY_2D.dxf

305.1 Kb

pxc_1005094_02_01_ME-67-5-UTG-FE-KMGY_2D.pdf

229.04 Kb

000417870_04_ULCompMolderUS_E240868.pdf

ECLASS-13.0

27190601

ECLASS-15.0

27190601

ETIM 10.0

EC002779

UNSPSC 21.0

31261500

GTIN

4055626474960

2907761 ME 22,5 OT-MSTBO KMGY Upper housing part

1⁸⁸€ 0 €

tik

yra

100+

teirautis

vnt.

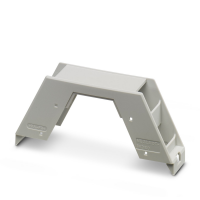

2200323 ME 22,5 OT-FKDSO KMGY Upper housing part
